475g/m2超厚锌层结构级镀锌板

近日，星瀚涂镀成功下线并实现475g/m2超厚锌层结构级镀锌板的稳定量产。这标志着星瀚涂镀攻克了超厚锌层附着力与表面控制等行业难题，在高端结构用镀锌板领域取得关键突破。新产品集“超长寿命、卓越加工、靓丽外观”于一体，旨在为工业建筑、重防腐工程等严苛场景，提供全生命周期成本更优的终极防腐解决方案。

硬核参数：为极致防腐而生

星瀚涂镀实现475g/m2镀锌板专为长效防腐而设计，其核心规格承载了我们的技术承诺

基板：采用S350/450GD等高强结构钢，确保构件在强腐蚀环境下依然拥有坚实的“骨骼”。

锌层：双面锌层重量稳定控制在475g/m2±15g/m2（镀层厚度约68μm）。这意味着其锌层厚度是常规建筑用镀锌板（约40g/m2，厚6μm）的10倍以上，达到了真正的“重装甲”防护等级。

标准：严格执行国家标准GB/T 2518-2019《连续热镀锌钢板和钢带》、GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》，并推行更为苛刻的内控标准，关键指标提升30%，确保每一卷产品都超越期待。

工艺突破：攻克三大行业瓶颈

生产超厚锌层镀锌板，必须解决“附着难、外观控、均匀性”三大难题。星瀚涂镀的突破源于全流程的精准调控：

锌锅工艺：精准控制锌液温度在448-452℃，铝含量稳定在0.2%-0.4%，有效抑制脆性锌铁合金层过度生长，从根源上保障厚锌层的附着力与流动性，杜绝锌层脱落风险。

气刀精准控制：创新采用“低压力、大距离、微角度”策略（压力80-100mbar，距离120-150mm，角度3-5°），实现了对超厚锌液的均匀刮涂，彻底消除了锌流纹、厚边等缺陷，从而获得致密、均匀、靓丽的锌花。

镀后冷却：启用多级移动风冷系统，执行250-300℃（初冷）、150-200℃（中冷）、≤80℃（终冷） 的三段梯度冷却，将冷却速率控制在5-8℃/s。此工艺能有效释放镀层内应力，是实现“0T折弯无点脱、无裂纹”的技术关键。

设备升级：对锌锅加热、气刀机架、冷却系统进行了针对性改造，实现了温度精度±2℃、气流分布均匀、冷却速率精准可调。

智能管控：对锌锅成分、气刀参数、带钢张力等五大关键点进行100%在线监测，参数超差自动报警；每卷产品执行头、中、尾三次取样检测确保全卷品质如一。

对客户的价值：这意味着您得到的产品，不仅来自先进的工艺理念，更源于一套可靠、精密、自动化的制造与品控体系，性能稳定如一，卷卷皆是精品。

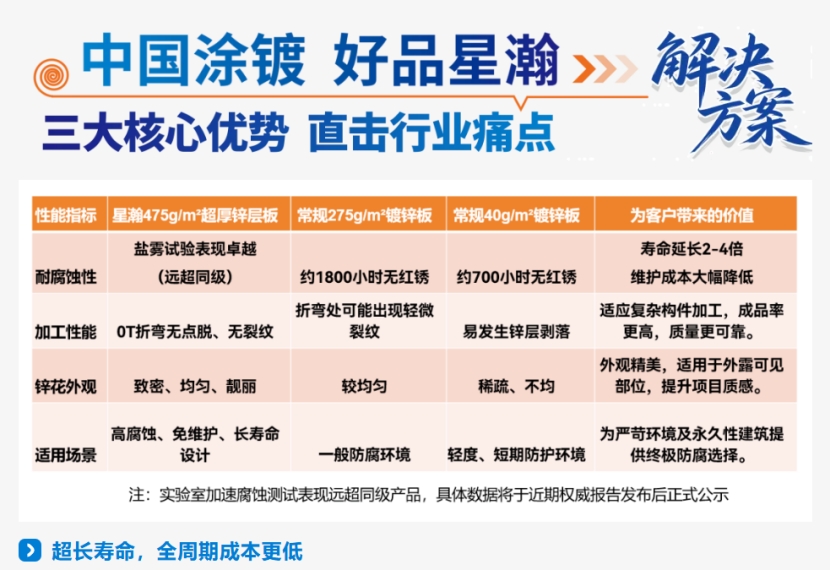

传统镀锌板在沿海、工业区等腐蚀环境中，往往因锌层不足等原因而提前锈蚀，导致维护、更换成本高昂。我们的475g/m2产品，通过形成致密的双重屏障，从根本上隔绝腐蚀介质。

在同等恶劣环境下，其预估使用寿命可达30-50年，是普通镀锌板的3-10倍以上。选择它，并非只是材料升级，更是进行了一项全生命周期成本最低的投资——大幅节省中期维护、更换构件带来的巨大停工损失与二次施工费用。

“锌层越厚，越难加工”是行业共性难题。传统厚锌层产品在折弯、冲孔时极易出现锌层爆裂、脱落，形成腐蚀起点。我们通过创新性的“低温浸镀+精准气刀控制+梯度冷却”工艺组合，完美解决了这一难题。产品可通过最严苛的0T（180°对折）折弯测试，折弯处光滑无裂纹、无点脱。您可以放心地将其用于檩条、墙梁、复杂支撑件的冷弯成型，无需担心加工过程损伤防腐层，保障了成品件的完整寿命与安全。

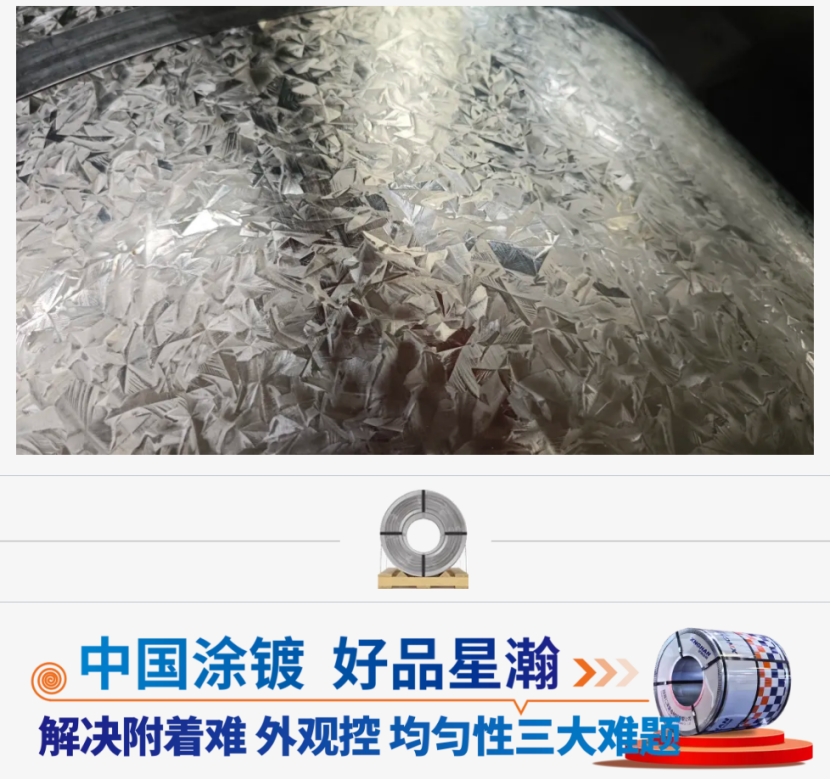

我们不仅关注“耐腐蚀”，同样重视“颜值”。通过精准控制锌花结晶过程，产品表面呈现均匀、致密、亮银色的锌花。

锌花美观度达到行业高端水准，产品呈现出简约、均匀的现代工业美感，实现功能与美学的统一。
